Eye box ja syväterävyys – Steiner Ranger linnustus- ja kyttäystähtäinten tekninen vertailu

Oletko koskaan miettinyt, kuinka kiikaritähtäimen huipputerävä kuva muodostuu? Miksi jossain tähtäimissä kuva avautuu heikommin kuin toisissa? Tai jos hankit uutta tähtäintä, tarkoittaako isompi suurennos tai kalliimpi tähtäin automaattisesti sinulle paremmin sopivaa kiikaritähtäintä?

Kaikessa optiikassa – oli sitten kyse järjestelmäkameran objektiiveista, katselukiikareista tai kiikaritähtäimistä – on tiettyjä samoja lainalaisuuksia. Aivan kuten kameralla kuvatessa, myös kiikaritähtäintä käytettäessä on merkitystä sillä, mihin kuva on tarkennettu. Ja samoin tähtäimissä kuin kameralla kuvatessa, laitteiston ominaisuudet vaikuttavat siihen, kuinka laaja alue syvyyssuunnassa näyttää kerralla terävältä. Tätä kutsutaan syväterävyydeksi. Syväterävyysalueen laajuus kiikaritähtäimissä riippuu useista optisista tekijöistä, kuten polttovälistä, suurennoskertoimesta, objektiivin halkaisijasta ja tähtäimen optisesta
rakenteesta. Tässä selitetään syväterävyyteen vaikuttavat perusperiaatteet ja miten nämä vaikuttavat Steiner Ranger -tähtäinten vertailussa:

1. Syväterävyys ja polttoväli

Polttoväli määrittää linssijärjestelmän kyvyn tarkentaa eri etäisyyksille. Pidempi polttoväli (esim. tähtäimessä Steiner Ranger 8 4-32×56, jossa suurin suurennos on 32x) johtaa kapeampaan syväterävyysalueeseen samalla suurennoskertoimella verrattuna lyhyempään polttoväliin (esim. Steiner Ranger 6 3-18×56). Tämä johtuu siitä, että syväterävyys supistuu eksponentiaalisesti, kun polttoväli kasvaa.

Käytännössä:

Kiikaritähtäin, jossa on suurempi polttoväli (kuten Ranger 8), antaa pienemmän syväterävyysalueen samalla suurennoksella (esim. 18x) verrattuna lyhyemmän polttovälin tähtäimeen (kuten Ranger 6 3-18x56).

2. Suurennoskerroin

Syväterävyys pienenee suurennoksen kasvaessa, koska kuvan yksityiskohtia tarkastellaan lähempänä. Suurella suurennoskertoimella pieni muutos tarkennusetäisyydessä voi siirtää kohteen syväterävyysalueen ulkopuolelle, eli kohde näyttää silloin epäterävältä.

Käytännössä:

Vertaillessa Ranger 6:ta ja Ranger 8:a molemmissa tähtäimissä (18x suurennoksella) syväterävyysalue on kapeampi kuin pienemmillä suurennoksilla, mutta Ranger 8:ssa pidempi polttoväli kaventaa sitä entisestään.

3. Kuinka etulinssin halkaisija vaikuttaa kuvan terävyyteen?

Suurempi etulinssi kerää enemmän valoa, mutta samalla pienentää syväterävyysaluetta suurennoksen kasvaessa. Tämä voi olla hyödyllistä hämäräolosuhteissa, mutta tarkoittaa, että tarkentaminen vaatii suurempaa tarkkuutta. Pienemmällä etulinssillä (esim. Steiner Ranger 8 2-16x50) kuva on laajemmalla alueella tarkka, mutta kuvasta ei saa yhtä terävää kuin suuremmalla etulinssillä (esim. Ranger 8 3-24x56).

4. Optinen rakenne ja linssien lukumäärä

Steinerin tähtäimet on suunniteltu vähentämään optisia vääristymiä ja maksimoimaan kontrasti ja terävyys. Linssien määrä ja niiden sijoittelu vaikuttavat siihen, kuinka hyvin tähtäin pystyy hallitsemaan syväterävyyden muutoksia eri suurennoksilla.

Käytännössä:

Ranger 8:n pidempi suurennosalue voi nopeissa tilanteissa tehdä tarkentamisesta haastavampaa suurilla suurennoksilla verrattuna Ranger 6 3-18x56:een, joka on optimoitu lyhyemmälle polttovälialueelle.

5. Tähtäinkuvan terävyyden hallinta käytännössä

Tähtäinkuvan syväterävyyteen voi vaikuttaa käytännössä säätämällä tähtäimen parallaksia (jos säädettävissä), joka auttaa tarkentamaan tarkasti kohteen etäisyydelle. Steinerin huippumallit tarjoavat laadukkaat parallaksisäätimet, jotka helpottavat tarkentamista myös kapealla syväterävyysalueella.

6. Mikä on eye box ja miten se muodostuu?

Eye box tarkoittaa kiikaritähtäimen sitä aluetta, jolta katsoja näkee täyden ja esteettömän kuvan. Sen laajuus riippuu tähtäimen silmänetäisyydestä, suurennoskertoimesta ja optisesta rakenteesta, ja sen käytettävyyteen vaikuttaa myös ihmisen pupillin koko.

Eye boxin muodostumiseen vaikuttavat seuraavat tekijät:

• Ulostulopupillin halkaisija: Suuremman ulostulopupillin (exit pupil) ansiosta eye box on laajempi ja käyttäjä näkee helpommin koko tähtäinkuvan. Ulostulopupillin halkaisija lasketaan kaavalla: Ulostulopupillin halkaisija=Objektiivin halkaisija/Suurennos

  Suurempi ulostulopupilli tekee tähtäimen käytöstä anteeksiantavampaa erityisesti hämäräolosuhteissa.

• Suurennos: Kasvava suurennos pienentää ulostulopupillin halkaisijaa ja samalla kaventaa eye boxia, joten silmän täytyy olla tarkemmin linjassa kiikaritähtäimen kanssa optimaalisen kuvan saavuttamiseksi.
• Silmäetäisyys (eye relief): Pidempi silmäetäisyys mahdollistaa turvallisen ja mukavan käytön erityisesti voimakkaasti rekyyliä tuottavilla aseilla, mutta voi myös kaventaa eye boxia, jos suurennos on korkea.
• Ihmisen pupillin koko: Ihmisen silmässä pupillin koko vaihtelee valoisuuden mukaan. Kirkkaassa valossa pupilli on noin 1,5 mm ja hämärässä jopa 8 mm. Liian hämärässä tai liian suurta suurennosta käytettäessä silmän pupilli voi olla suurempi kuin tähtäimen ulostulopupilli, mikä johtaa seuraaviin: tähtäinkuva ei aukea hyvin, silmä on haastava asemoida oikeaan kohtaan ja tähtäinkuvan reunoille muodostuu tummaa aluetta eli vinjettiä.

  Laskemalla esimerkiksi 56 mm / 32 = 1,75 mm tai 56 mm / 7 = 8 mm voidaan päätellä, että 32x suurennos on tarkoitettu kirkkaaseen päiväkäyttöön ja että äärimmäisessä pimeydessä jo kaikki yli 7:n menevät suurennokset voivat olla haastavia käyttää.
• Linssien laatu ja optinen rakenne: Steinerin tähtäimet hyödyntävät laadukkaita optisia järjestelmiä, jotka maksimoivat kuvan kirkkauden ja kontrastin, mikä auttaa säilyttämään eye boxin käyttökelpoisena myös haastavissa olosuhteissa.

Vertailu eri tähtäinten syväterävyydestä ja eye boxista

• Steiner Ranger 6 3-18x56: Laajempi eye box, joka tekee tähtäimen käytöstä helppoa ja anteeksiantavaa pään liikkeille. Lyhyempi polttoväli ja maltillisempi suurennosalue parantavat käytettävyyttä vaihtelevissa tilanteissa. Sopii monipuolisiin metsästystilanteisiin, tarjoten laajemman syväterävyysalueen kuin suuremman polttovälin tähtäimet. Nopea käyttää, ja suurennosalue riittää erinomaisesti vähintään 250 metriin asti teerelle ja 300 metriin asti metsolle. Jos tähtäintä hankkivalla on harvinaista ampua pidempiin matkoihin radalla ja metsällä, on tämä ehdottomasti suositukseni.
• Steiner Ranger 8 4-32x56: Kapeampi eye box korkeilla suurennoksilla, mikä vaatii tarkempaa pään asettelua optimaalisen kuvan saavuttamiseksi. Suurempi suurennosalue antaa kuitenkin lisäetua pitkän matkan ammunnassa ja kuvan terävyys hivelee latvalinnustajan silmää. Tällä lukee helposti osumat taulusta ainakin vielä 300 metrin radalla. Tämän kanssa myös avautuu uudella tavalla kiireetön ennen laukausta nautiskelu ja saalisyksilön mittailu, mikä mahdollistaa valikoivan pyynnin muita tähtäimiä paremmin. Suosittelen kuitenkin vain aseisiin, joissa on säädettävä poskipakka, sillä ilman sitä voivat suurimmat suurennokset jäädä vähälle käytölle.

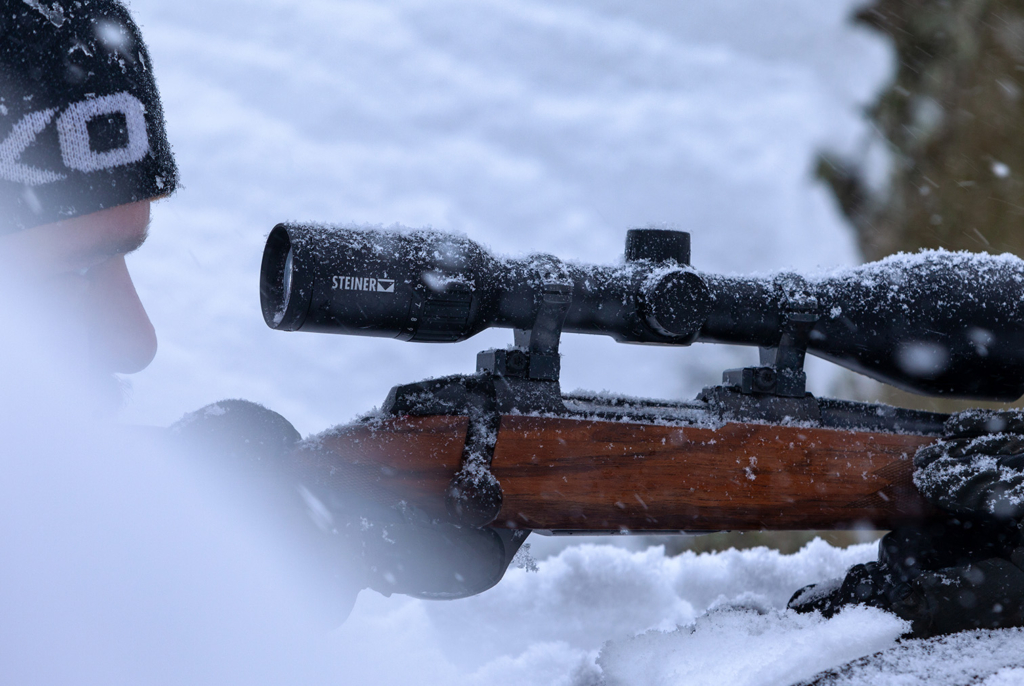

• Steiner Ranger 4 3-12x56: Erinomainen monikäyttöisyys ja helppokäyttöisyys erityisesti matalammilla suurennoksilla. Suurempi ulostulopupillin halkaisija tarjoaa laajemman eye boxin, mikä sopii nopeisiin tilanteisiin. Parhaimmillaan nopeissa ja lyhyen matkan tilanteissa, joissa helppokäyttöisyys ja laaja eye box korostuvat. Itse kuitenkin kaipaan linnustukseen enemmän suurennosta kuin 12, joten tätä suosittelen heille, joilla metsästys painottuu enemmän kyttäysjahteihin.
• Steiner Ranger 8 3-24x56: Tasapainottaa laajan suurennosalueen ja käytettävyyden. Eye box on riittävä useimmille metsästystilanteille, mutta suurennoksen kasvaminen kaventaa sitä pitkän matkan ammunnassa. Monipuolinen vaihtoehto, joka yhdistää pitkän matkan suorituskyvyn ja keskikokoisen eye boxin käytännöllisyyden. Tällä tähtäimellä myös olen ampunut tänä keväänä yön kyttäysjahdeissa 9 kettua, useita niistä kaikkein pimeimpään mahdolliseen hetkeen ja yli sadan metrin ampumamatkoille. Tämä on mielestäni paras vaihtoehto ilman säädettävää poskipakkaa oleville kivääreille.

Yhteenveto Steiner Ranger -tähtäimien syväterävyydestä ja eye boxista:

• Steiner Ranger 6 3-18x56: Sopii monipuolisiin metsästystilanteisiin, tarjoten laajemman syväterävyysalueen ja anteeksiantavamman eye boxin.
• Steiner Ranger 8 4-32x56: Erityisesti pitkän matkan tarkkuutta vaativiin tilanteisiin, mutta vaatii enemmän huolellisuutta käytössä kapeamman eye boxin ja pienemmän syväterävyysalueen vuoksi.
• Steiner Ranger 4 3-12x56: Parhaimmillaan nopeissa ja lyhyen matkan tilanteissa, joissa helppokäyttöisyys ja laaja eye box korostuvat.
• Steiner Ranger 8 3-24x56: Monipuolinen vaihtoehto, joka yhdistää pitkän matkan suorituskyvyn ja keskikokoisen eye boxin käytännöllisyyden.

Blogiteksti on julkaistu yhteistyössä metsästäjä Mikael Kukkosen blogissa "Erältä ja elämästä". Tutustu Mikaelin blogiin osoitteessa https://eraltajaelamasta.com
